IBM планирует предоставить ранний комплект проектирования для технологии Nanostack с обозначением 7 ангстрем, или 0,7 нм, в первом квартале 2027 года. Анонс опубликован 13 октября. Комплект PDK предназначен для исследований и позволит разработчикам изучить будущую технологию задолго до её широкого применения.
PDK содержит модели, правила проектирования и библиотеки, необходимые для создания схем под определённый техпроцесс. В первую версию IBM хочет включить примеры стандартных логических ячеек и памяти SRAM. С ними можно будет исследовать размещение элементов, соединения между ними и предварительные характеристики блоков.

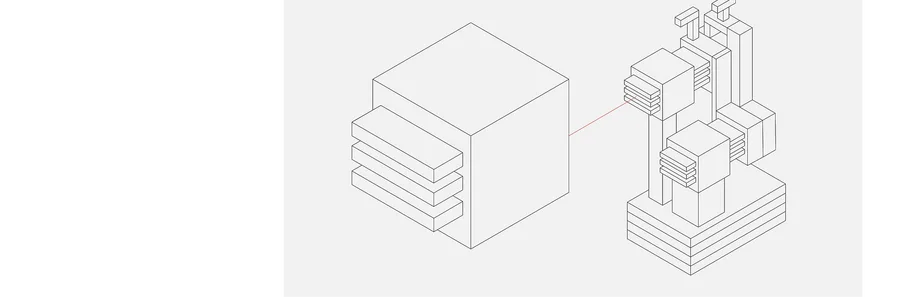

Nanostack меняет компоновку транзисторов: устройства n-типа и p-типа располагаются друг над другом. Проектирование такой структуры требует учитывать тепло, сопротивление, ёмкость и взаимодействие между уровнями. Поэтому инженерам понадобятся новые подходы и инструменты.
Начальный PDK не будет содержать все модели зрелого коммерческого комплекта. IBM приглашает к совместной работе разработчиков чипов, поставщиков программ для проектирования, производителей оборудования и исследовательские организации. Цель — вместе отработать технологию и подготовить инструменты под неё.

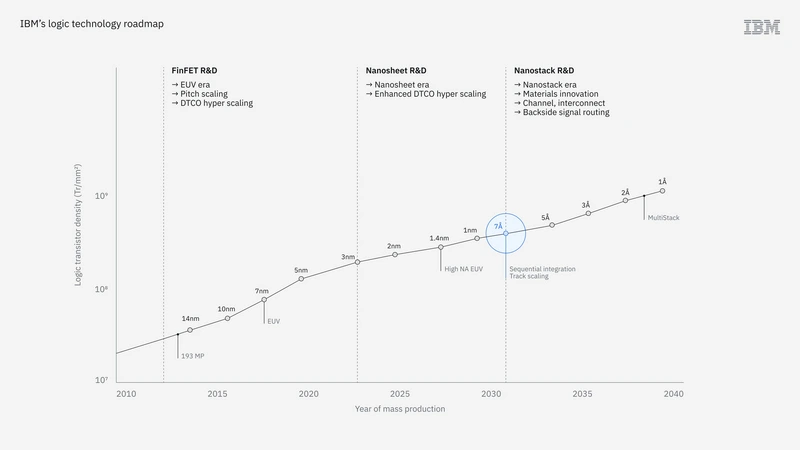

Саму 0,7-нм технологию IBM представила в июне. Обозначение узла описывает поколение техпроцесса и не является буквальной шириной каждого элемента транзистора. План на начало 2027 года относится к исследовательскому PDK и не означает, что в эти сроки начнётся массовый выпуск процессоров.
